SQUID2

Family Pocket - Electronic enclosures - Plastic

Description

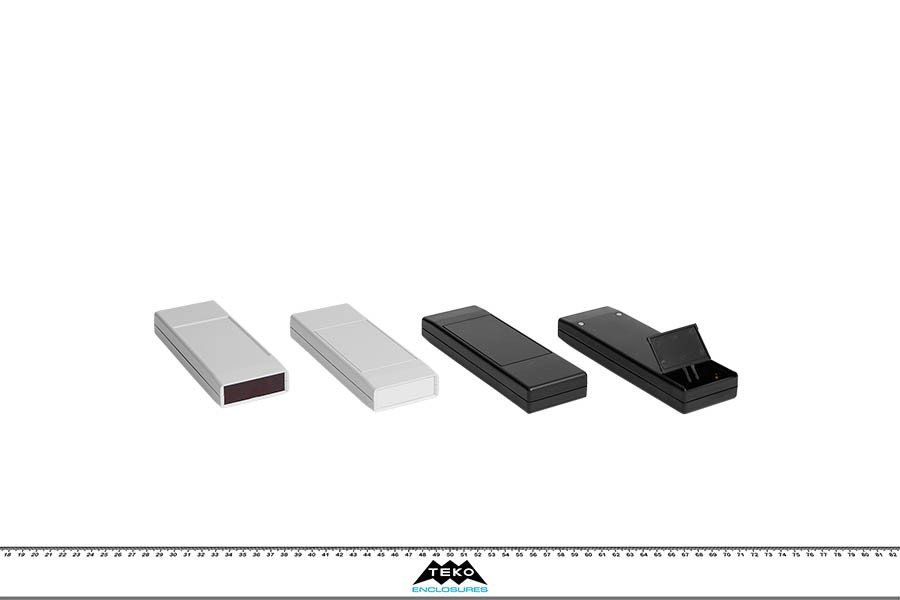

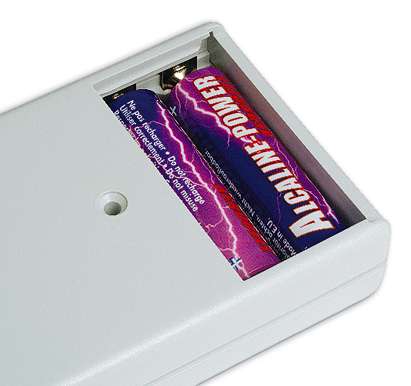

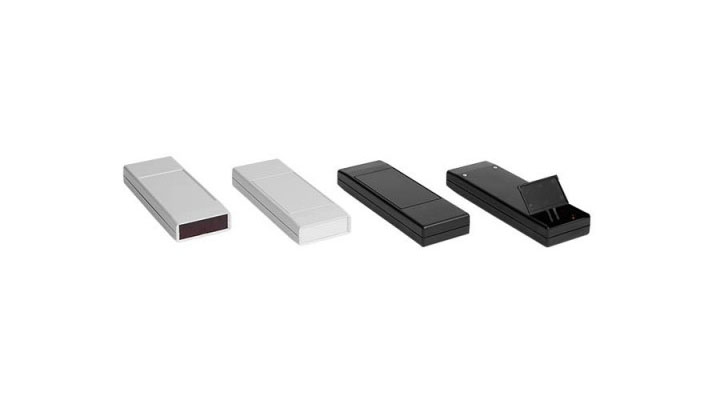

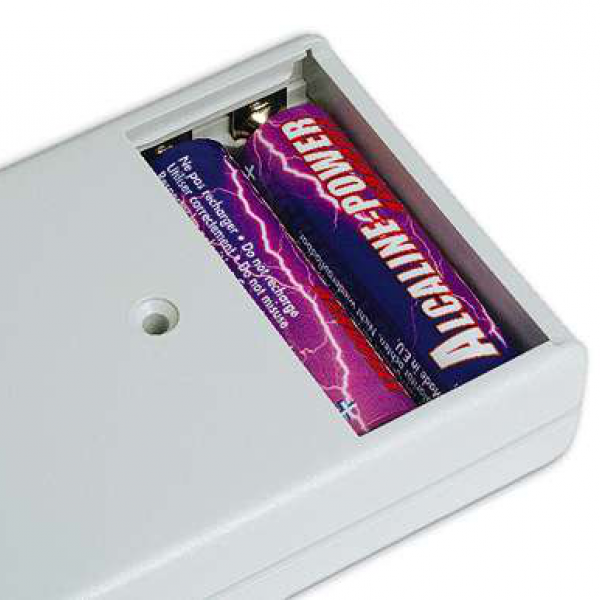

ABS enclosures with ergonomic design. The base and cover have integral PCB guides and mounting pillars. The base has a compartment with snap fit sliding door for housing either a single 9V battery or two 1.5V batteries. Available also a front panel permeable to infrared light (Mod. SQ2-IR). The models “SQ22” and “SQ22-IR” have a recessed area suitable for keypad membrane. Closing by three screws. Upon request dual miniature clip for 9V battery (Mod. AB9), Self adhesive spacer for batteries (Mod. DSA).

Details

Products

Model L (mm) W (mm) H (mm) Color (Ral) Material MAX PCB L (mm) MAX PCB W (mm) Screws Battery Accessories Drawings Other

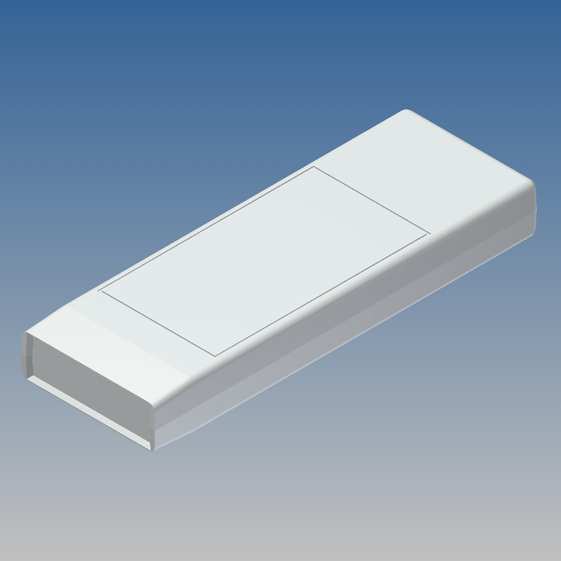

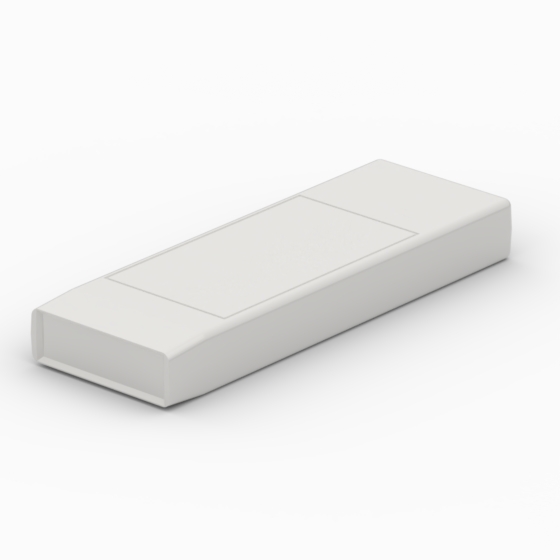

SQ2.5 174 60,5 23 9018
AG-ATY 110 52 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
View
  • Color (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): 110
  • MAX PCB W (mm): 52
  • Screws: 3
  • Battery: 2 x AA / 1 x 9V
  • Accessories: AB9 DSA
  • Drawings:  PDF  DWG

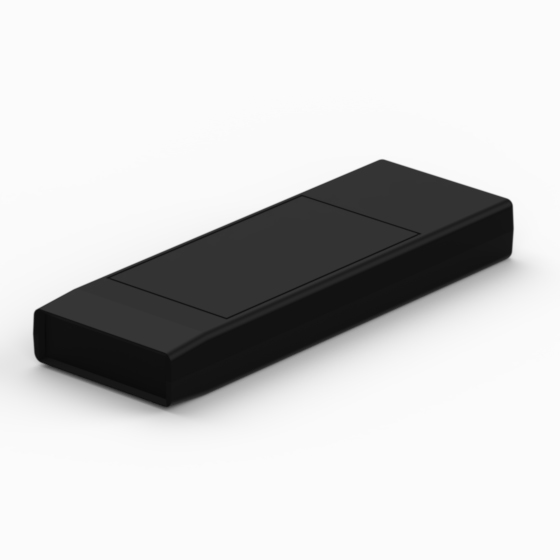

SQ2.9 174 60,5 23 9004
P2H-AT 110 52 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
View
  • Color (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 110
  • MAX PCB W (mm): 52
  • Screws: 3
  • Battery: 2 x AA / 1 x 9V
  • Accessories: AB9 DSA
  • Drawings:  PDF  DWG

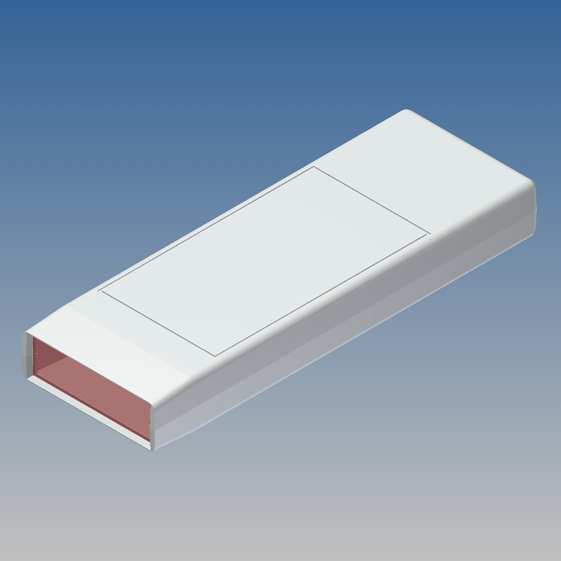

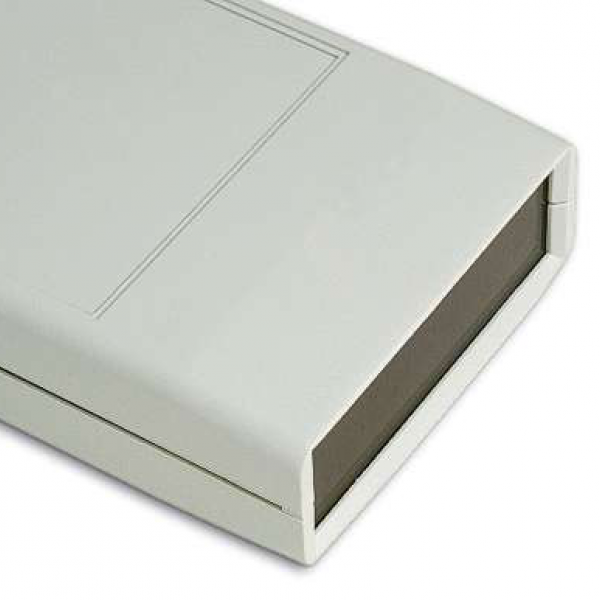

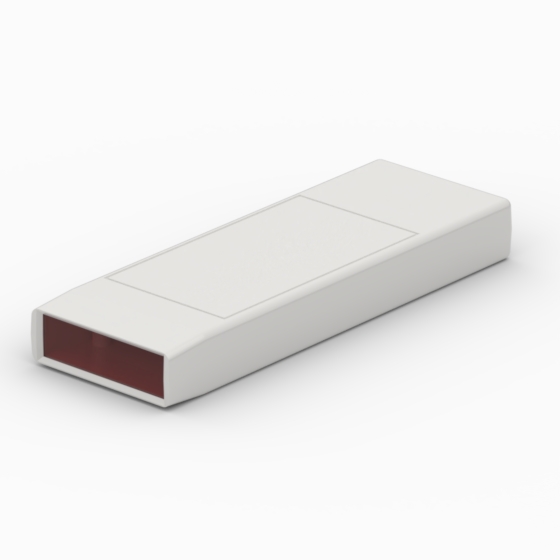

SQ2-IR.5 174 60,5 23 9018
AG-ATY 110 52 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
View
  • Color (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): 110
  • MAX PCB W (mm): 52
  • Screws: 3
  • Battery: 2 x AA / 1 x 9V
  • Accessories: AB9 DSA
  • Drawings:  PDF  DWG
SQ2-IR.9 174 60,5 23 9004
P2H-AT 110 52 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
View
  • Color (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 110
  • MAX PCB W (mm): 52
  • Screws: 3
  • Battery: 2 x AA / 1 x 9V
  • Accessories: AB9 DSA
  • Drawings:  PDF  DWG

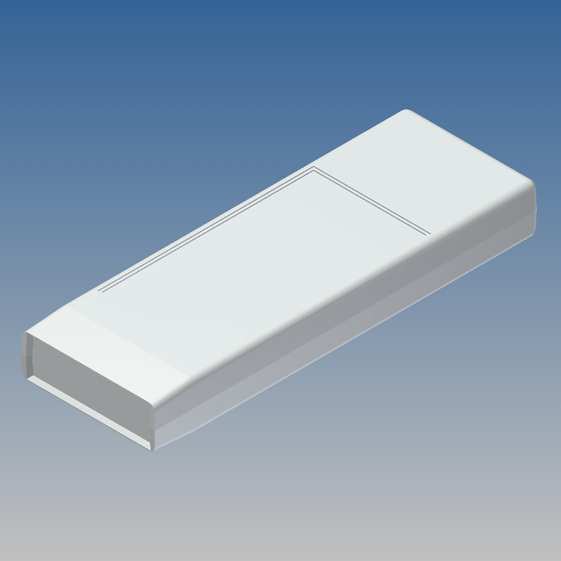

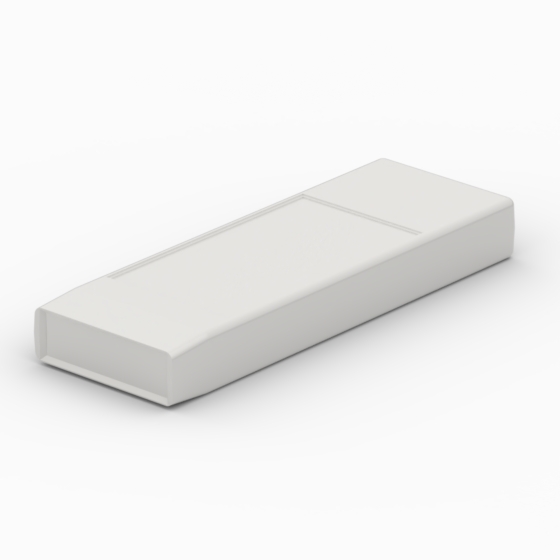

SQ22.5 174 60,5 23 9018
AG-ATY 110 52 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
View
  • Color (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): 110
  • MAX PCB W (mm): 52
  • Screws: 3
  • Battery: 2 x AA / 1 x 9V
  • Accessories: AB9 DSA
  • Drawings:  PDF  DWG

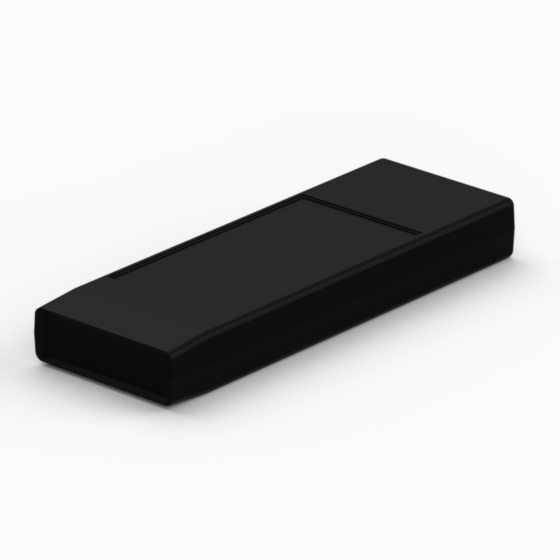

SQ22.9 174 60,5 23 9004
P2H-AT 110 52 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
View
  • Color (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 110
  • MAX PCB W (mm): 52
  • Screws: 3
  • Battery: 2 x AA / 1 x 9V
  • Accessories: AB9 DSA
  • Drawings:  PDF  DWG

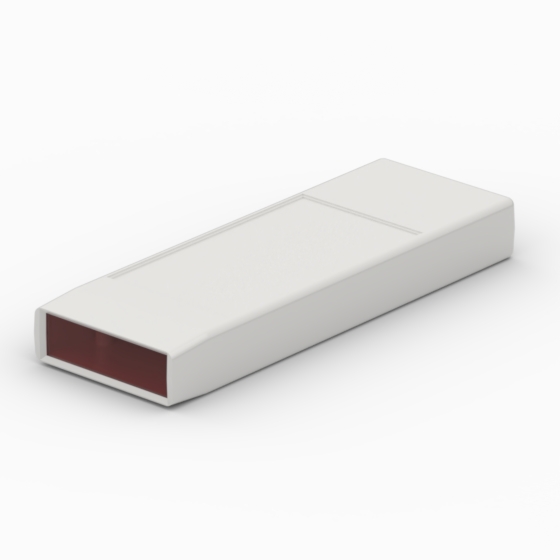

SQ22-IR.5 174 60,5 23 9018
AG-ATY 110 52 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
View
  • Color (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): 110
  • MAX PCB W (mm): 52
  • Screws: 3
  • Battery: 2 x AA / 1 x 9V
  • Accessories: AB9 DSA
  • Drawings:  PDF  DWG

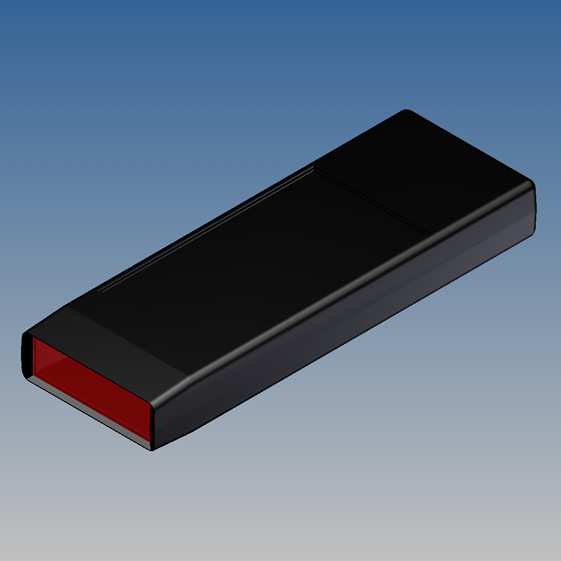

SQ22-IR.9 174 60,5 23 9004
P2H-AT 110 52 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
View
  • Color (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 110
  • MAX PCB W (mm): 52
  • Screws: 3
  • Battery: 2 x AA / 1 x 9V
  • Accessories: AB9 DSA
  • Drawings:  PDF  DWG
